轴逆序图表就是指将坐标轴或者值轴进行逆向显示的图表，比如说，在展示深度的图表数据分析中，可以将值轴显示为轴逆序，使柱形图柱子向下延伸，此时，图表效果看起来会更加与实际相符合，更加形象客观，如下图所示，给柱形图添加一个值轴轴逆序：

下面我们以FRDemo数据库中的销量表为例，展示各地区产品类型的销量情况，并展现值轴轴逆序和分类轴轴逆序的效果。

添加一个ds1数据集：SELECT * FROM [销量]

在报表主体中合并一片单元格区域，插入单元格图表元素，选择柱形图，图表布局方式选择上下渐变，接着在右侧的图表属性表-数据中，为该柱形图绑定数据，如下图：

选中图表，在右侧的图表属性表中选择图表属性表-样式>坐标轴>值轴，勾选轴逆序选项前面的单元框，此时，在报表主体中的图表元素会发生3个变化：

1、分类轴会自动显示在上方；

2、值轴的数据0显示在上方，从上到下开始增大；

3、柱形图的柱子向下延伸。

类似于值轴轴逆序的设置，我们选中坐标轴>分类轴，勾选其轴逆序前面的单选框，此时，在报表主体中也会发生3个变化：

1、分类轴数据的显示方式逆向显示，勾选前是从左到右，勾选后是从右到左；

2、值轴显示位置放生了变化，显示在右侧；

3、柱形图柱子的系列也逆向显示，勾选前是按照系列从左到右显示，勾选后从右到左显示。

点击分页预览，可在web端查看效果，如下图：

已完成模板请参照%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\AxisReverse.cpt

模板效果在线查看请点击AxisReverse.cpt

FineReport轴逆序暂时只支持柱形图，条形图，折线图和面积图，不支持组合图。

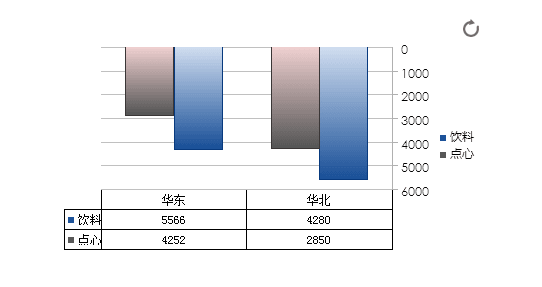

如果图表勾选了显示数据表，当设置值轴轴逆序之后，数据表依然显示在图表的下方，没有变化，设置坐标轴轴逆序之后，数据表的排列发生变化，与坐标轴的分类一一对应，，如下图，我们将上述示例的柱形图显示数据表，在web端查看效果：；
