地图钻取与联动

顶( )

最后更新日期：

有人发表评论 (点击查看)

问题描述
实现步骤

数据准备
地图制作
柱形图
联动设置
保存与预览

1. 问题描述

地图的钻取功能，如下图，首次访问显示全中国各省份数据。点击山东省，进入山东省省地图，显示山东省数据，并在右侧的柱形图上显示展现该数据，实现联动效果。

2. 实现步骤

2.1 数据准备

新建2个数据查询ds1和ds2,：

ds1：SQL为SELECT * FROM [地图]。

ds2：SQL为SELECT * FROM [地图] where pid='${provience}'，provience参数默认值为”江苏省“

2.2 地图制作

添加地图

合并一片单元格，点击菜单栏中的插入>单元格元素>插入图表，选择地图，然后点击确定，如下图：

地图类型

选中地图，在设计器右侧的图表属性面板图表属性表-类型选择地图类型，默认选择为国家地图>中国。

注：设计器内置有三种地图，世界地图，国家地图以及省市地图，其中国家地图有两个，中国和美国，省市地图为中国的各省市地图，如需自定义地图，则可导入自己准备好的地图图片进行设计，详细请查看自定义地图。

区域对应

在FineReport的内置数据库中存有区域对应字段，即表示地图的区域名跟数据库中存有的区域名的对应关系，比如说：中国地图，在地图类型处选中中国，点击设置按钮，选择区域对应字段，默认的区域对应字段为各省市的全称，如下图：

如果数据中的区域名称跟内置的区域名称不一致，即要重新配置区域名称对应，如上图所示，进入定义区域名对话框，可直接在右侧的数据库区域名中手动输入，也可选择数据集之后，直接通过下拉框输入。

注：如果数据库中的区域名称跟设计器中内置的地图区域名称对应不上，在使用过程中就会使用默认的区域对应关系，则无法获取到数据库中区域的对应数据。

地图数据

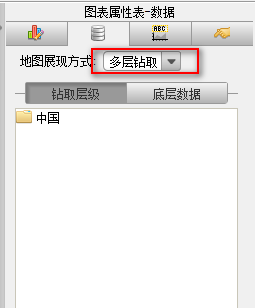

定义好地图的类型之后，就可以为地图定义数据来源了，选中地图，点击图表属性表-数据，进入数据设置面板，地图展现方式选择多层钻取，如下图：

钻取层级设置

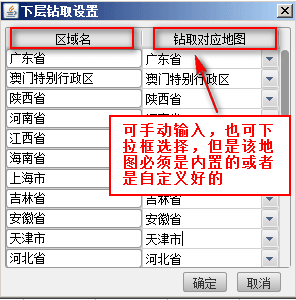

从上图可以看到，钻取层级下有个中国的文件夹，双击即可打开查看中国下面的省份，选中中国文件夹，右击，则会跳出层级设置对话框，如下图：

图中的钻取对应地图表示该区域在钻取完成之后显示的地图，可手动输入，也可下拉框选择，但是该地图必须是定义好的，即必须是内置的地图或者是自定义好的。

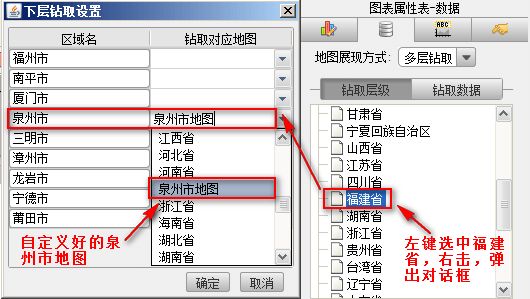

注：如果钻取层次不止两级，比如说钻取到福建省之后，还需要钻取到福建省下面的县级市，但是我们内置地图只到省市，没有内置县级市的地图，这是时候就需要自定义地图，即自定义县级市地图，然后选中福建省，右击，进入下层钻取设置，在钻取对应地图中选择自定义的地图。比如，自定义了一张泉州市地图，如下图设置即可钻取至泉州市：
