二次开发、自定义函数、JFreeChart图表

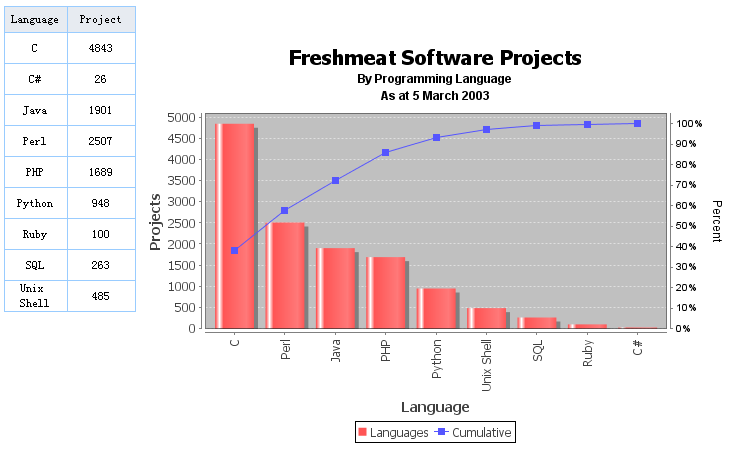

JFreeChart是JAVA平台上很好的一个开放图表绘制类库，不但可以生成多种图表，并且可以产生PNG和JPEG格式的输出，还可以与PDF和EXCEL关联。所以希望在我们报表工具可以直接引入第三方JFreeChart的图表，使用报表单元格数据，如下图效果：

2. 解决方案

FineReport通过自定义函数，创建图表数据源，将生成的JFreeChart图表先转换成图片，然后在报表里面展示。

3. 示例

3.1 创建一个表格数据源（dataset）

3.2 由ChartFactory 产生 JFreeChart 对象

3.3 把jFreeChart图表输出成图片

3.4 完整代码如下

package com.fr.function;

import java.awt.Color;
import java.awt.image.BufferedImage;
import java.text.NumberFormat;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.CategoryAxis;
import org.jfree.chart.axis.CategoryLabelPositions;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.DatasetRenderingOrder;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.renderer.category.LineAndShapeRenderer;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.DataUtilities;
import org.jfree.data.DefaultKeyedValues;
import org.jfree.data.category.CategoryDataset;
import org.jfree.data.general.DatasetUtilities;
import org.jfree.util.SortOrder;

import com.fr.script.AbstractFunction;

public class JFreeToChart extends AbstractFunction {
    private String x, y;

    public Object run(Object[] args) {
        this.x = args[0].toString();
        this.y = args[1].toString();
        BufferedImage image = createImage(600, 400);
        return image;
    }

    private BufferedImage createImage(int width, int height) {
        CategoryDataset acategorydataset[] = createDatasets();
        JFreeChart jfreechart = createChart(acategorydataset);
        return jfreechart.createBufferedImage(width, height);
    }

    private CategoryDataset[] createDatasets() {
        DefaultKeyedValues defaultkeyedvalues = new DefaultKeyedValues();
        String[] xValue = this.x.split(",");
        String[] yValue = this.y.split(",");
        for (int i = 0; i < xValue.length; i++) {
            defaultkeyedvalues.addValue(xValue[i], Double.valueOf(yValue[i]));
        }
        defaultkeyedvalues.sortByValues(SortOrder.DESCENDING);
        org.jfree.data.KeyedValues keyedvalues = DataUtilities
                .getCumulativePercentages(defaultkeyedvalues);
        CategoryDataset categorydataset = DatasetUtilities
                .createCategoryDataset("Languages", defaultkeyedvalues);
        CategoryDataset categorydataset1 = DatasetUtilities
                .createCategoryDataset("Cumulative", keyedvalues);
        return (new CategoryDataset[] { categorydataset, categorydataset1 });

    }

    private JFreeChart createChart(CategoryDataset acategorydataset[]) {
        JFreeChart jfreechart = ChartFactory.createBarChart(
                "Freshmeat Software Projects", "Language", "Projects",
                acategorydataset[0], PlotOrientation.VERTICAL, true, true,
                false);
        jfreechart.addSubtitle(new TextTitle("By Programming Language"));
        jfreechart.addSubtitle(new TextTitle("As at 5 March 2003"));
        jfreechart.setBackgroundPaint(Color.white);
        CategoryPlot categoryplot = (CategoryPlot) jfreechart.getPlot();
        categoryplot.setBackgroundPaint(Color.lightGray);
        categoryplot.setRangeGridlinePaint(Color.white);
        CategoryAxis categoryaxis = categoryplot.getDomainAxis();
        categoryaxis.setLowerMargin(0.02D);
        categoryaxis.setUpperMargin(0.02D);
        categoryaxis.setCategoryLabelPositions(CategoryLabelPositions.UP_90);
        NumberAxis numberaxis = (NumberAxis) categoryplot.getRangeAxis();
        numberaxis.setStandardTickUnits(NumberAxis.createIntegerTickUnits());
        LineAndShapeRenderer lineandshaperenderer = new LineAndShapeRenderer();
        NumberAxis numberaxis1 = new NumberAxis("Percent");
        numberaxis1.setNumberFormatOverride(NumberFormat.getPercentInstance());
        categoryplot.setRangeAxis(1, numberaxis1);
        categoryplot.setDataset(1, acategorydataset[1]);
        categoryplot.setRenderer(1, lineandshaperenderer);
        categoryplot.mapDatasetToRangeAxis(1, 1);
        categoryplot.setDatasetRenderingOrder(DatasetRenderingOrder.FORWARD);
        return jfreechart;
    }
}

注：在eclipse中导入第三方包jcommon-1.0.16.jar和jfreechart-1.0.13.jar，如果没有可以直接在网站下载或咨询我们技术支持。导入第三方包可参考文档引用第三方jar包。

3.5 编译并运行

编译自定义函数

编译JFreeToChart.java类生成JFreeToChart.class文件拷贝至报表应用所在目录/WEB-INF/classes/com/fr/function下。

注册自定义函数

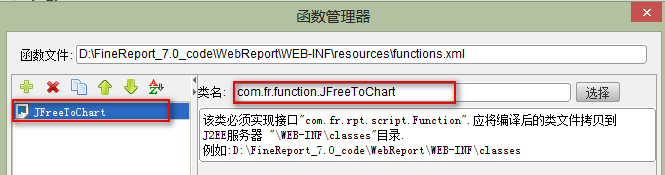

启动设计器，点击服务器|函数管理器，新增函数取名为JFreeToChart，选择JFreeToChart.class类，如下图：

此时自定义函数便定义好了，您可以在设计器中使用该函数。

使用自定义函数

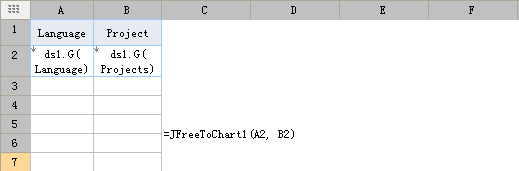

如上图JFreeToChart图表数据由单元格扩展而来，在单元格中输入公式=JFreeToChart(A2,B2)，便可以显示JFreeChart图表了。

注：通过设计器预览该模板之前，需要将jcommon-1.0.16.jar和jfreechart-1.0.13.jar这两个jar包放在%FineReport-Home%\WebReport\WEB-INF\lib下面，重启设计器之后，再预览。
