多系列分类图表排序
1. 问题描述

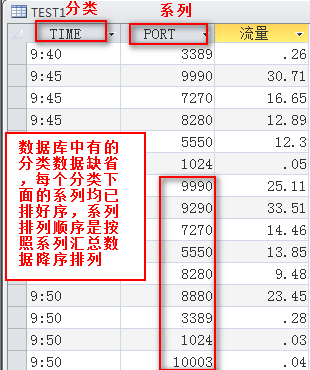

如下图，数据库中有一张表，每个分类下面的系列均已经按照特定的顺序（系列汇总，即各个系列的流量总和降序排列）排列好，并且有些分类下的数据缺省。

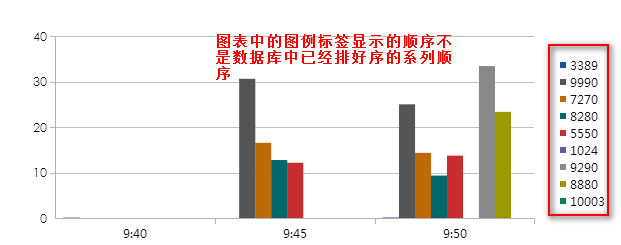

用上述表中数据制作一个数据集数据源柱形图，如下图，会看到图例的排序与数据库中数据不一致，数据库中每个分类下的系列排序是一样的（缺省系列不参与排序），而图表中图例顺序却是按照从数据库中读取系列（port）字段的顺序排序的，如果第一个分类下的系列名称不缺省，那么图表图例顺序会显示正常（直接从第一个读到最后一个，显示完全），如果第一个分类下面的系列数据有缺省，所以图例排序会先显示该分类下有的系列，缺省的系列会显示在后面，就会打乱原来的顺序：
那么该如何实现，在系列缺省的状况下还保持图表图例顺序与数据库中顺序一致呢？
2. 解决思路
使用单元格作为图表的数据源，在单元格中将数据重新排序，即形成一个交叉报表，横向和纵向表头分别是分类和系列，缺省的地方会自动显示为空，然后将系列重新排序即可。
3. 示例
3.1 单元格数据
如下图，将数据列拖曳至单元格中，形成交叉报表，并计算每个系列下的汇总流量值：
注：要手动设置C15，也就是sum函数所在单元格的左父格，设为A15。
交叉报表的制作方式请查看交叉报表
3.2 单元格重新排序

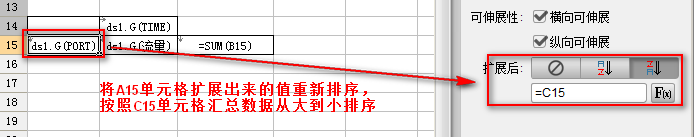

选中图表系列所在单元格，也就是A15，在中，选择降序排序，公式为=C15，如下图：
- 效果

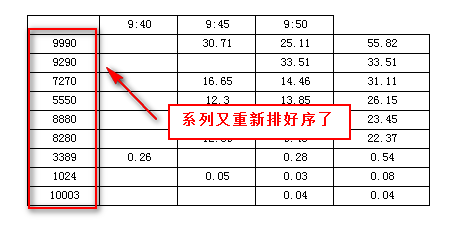

点击分页预览，会发现交叉表中系列名称又重新弄排好序了，如下图：
3.3 图表数据源
单元格数据制作好了，下面将单元格数据与图表进行绑定，也就是重新添加图表数据源，选中图表，在一栏中，数据来源选择，如下图：
注：如果不想将单元格数据显示出来，在将其隐藏。

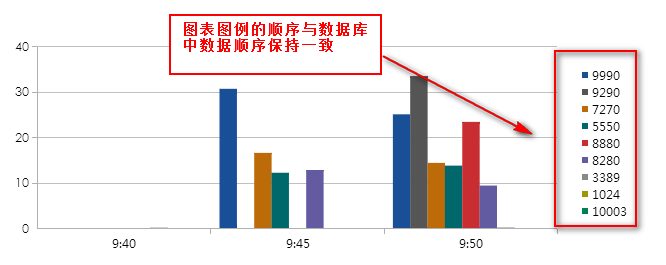

3.4 效果查看
已完成模板请参照%FR_HOME%\WebReport\WEB-INF\reportlets\doc\advanced\chart\sort.cpt
|
|
|
