甘特图，甘特图类型
1. 问题描述
甘特图通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间变化的情况。其中，横轴表示时间，纵轴表示任务。线条表示在整个期间上计划和实际的任务完成情况。甘特图可以直观地表明任务计划在什么时候进行，及实际进展与计划要求的对比。管理者由此可以非常便利地弄清每一项任务还剩下哪些工作要做，并可评估工作是提前还是滞后，亦或正常进行。

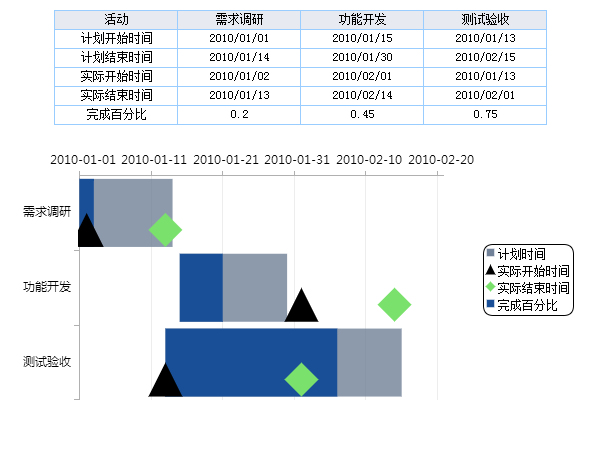

下图为一个简单的单项目甘特图，该项目包含需求调研、功能开发、验收测试3个任务：
以计划实际完成百分比甘特图为例，介绍其制作方法。
2. 示例
2.1 数据准备

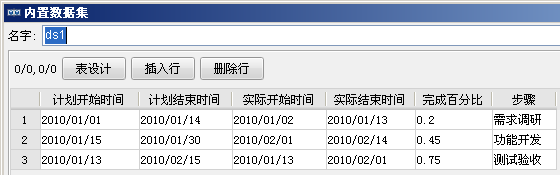

新建工作薄，添加内置数据集如下：

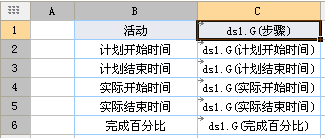

在单元格中统计出每个步骤的计划开始与结束时间、实际开始与结束时间及完成百分比，作为图表数据来源，如下图：
注：每个步骤的时间必须是纵向排列，活动必须为横向排列，即上面的表格必须保持一样的展现方式。
数据列设置如下：
| 单元格 | 数据集 | 数据列 | 属性 |
| C1 | ds1 | 步骤 | 从左到右扩展，其余默认 |
| C2 | ds1 | 计划开始时间 | 从左到右扩展，其余默认 |
| C3 | ds1 | 计划结束时间 | 从左到右扩展，其余默认 |
| C4 | ds1 | 实际开始时间 | 从左到右扩展，其余默认 |
| C5 | ds1 | 实际结束时间 | 从左到右扩展，其余默认 |
| C6 | ds1 | 完成百分比 | 从左到右扩展，其余默认 |
2.2 插入图表
以悬浮图表为例，点击，选择，点击确定。
2.3 设置图表数据
某项如果没有，则填无2.4 保存并预览
保存模板，点击分页预览，便即可看到如上的效果。模板效果在线查看请点击GanttChart.cpt
已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\GanttChart.cpt。
|
|
|
