折线图、统计图
1. 问题描述
工业控制行业，污水处理的流程系统中，用折线图反映出一段时间内，进水流量、出水流量、气体流量、剩余污泥流量等指标的波动趋势。

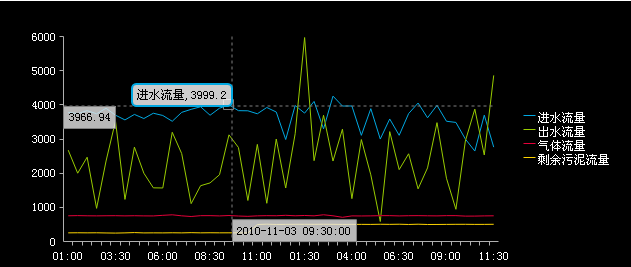

用户查看图表时，对于某一时间的数据，鼠标移上去，能定位到这个时间点对应的各条折线上的数据，能随着鼠标上下移动，显示出来，如下图：
这样的图表效果我们可以使用折线图以及图表交互属性来实现。
2. 示例
2.1 准备数据

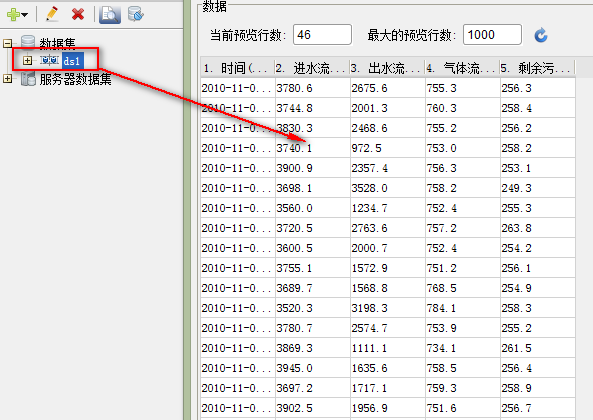

新建工作薄，添加内置数据集ds1，数据如下：
2.2 插入折线图
选择，弹出图表向导对话框，选择折线图。
点击确定，选中图表，选择，图表来源来自内置数据集，设置如下：
2.3 交互属性设置

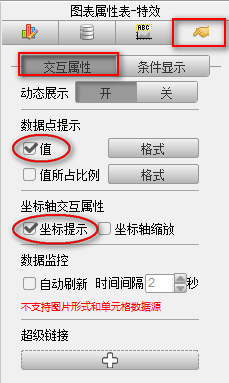

查看图表时，鼠标移到图表上能够有提示，这个可以通过图表交互来实现。选中折线图，点击，设置数据点提示及坐标轴交互，如下图：
2.4 样式设置
最后我们可以给图表设置样式，使得图表更加专业。
选中图表，点击，在属性处设置图表的背景为黑色；
点击，勾选掉属性下的横向，将横向网格线的线型设为无；
将图例区的边框线也设为无，点击，将图例字体颜色设为白色；
点击，勾选分类轴和值轴的标签，并将分类轴和值轴的标签颜色都设置为白色；
分类轴是日期时间，可以的数字改为时间类型，并设置格式为hh:mm；
已完成模板，可参见%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\LineChart.cpt。在线查看模板效果请点击LineChart.cpt
|
|
|
