数值相差较大显示有的看不清楚，对数刻度，系列值间隔很大，有的数据接近0看不清楚、柱状图
1. 问题描述
制作图表时，如果系列值的间隔较大，如最小值接近0，最大值却有几千，这个时候传统的图表制作出来，最小值将非常接近零值，看起来会与分类轴重合。此时可使纵坐标轴非等间隔显示，比如0、10、100、10000......这样显示，这样系列值就算较小时，还可显示得较清楚，即对数刻度功能，效果如下：
2. 示例
2.1 准备数据
新建工作薄，添加数据集，SQL语句为SELECT * FROM [产品] where 类别ID= 1，查询出饮料类产品信息，直接作为图表数据源，制作一张各产品成本统计图。
2.2 图表设计
以悬浮图表为例，点击，弹出图表向导对话框，选择，点击确定；

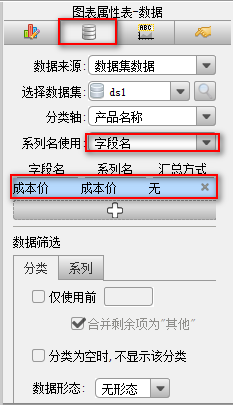

图表数据来源于数据集数据，设置如下图：

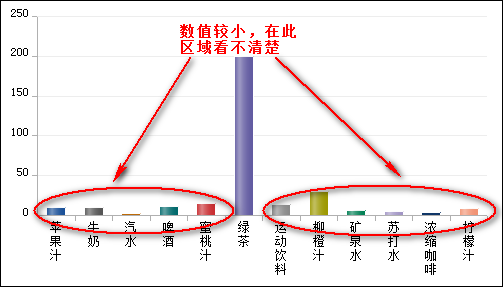

点击分页预览，如上第一张图，其中绿茶的成本价明显最高，其他饮料成本价比较低，汽水的成本价基本靠近0值，显示不清楚。
2.3 对数刻度设置
选中图表，点击图表属性表上的，勾选，然后选择填写对数刻度的值。
如这边我们定义成10，此时坐标轴就以10为底成倍增长了，显示为1、10、100、10000........，设置如下：
2.4 预览与保存

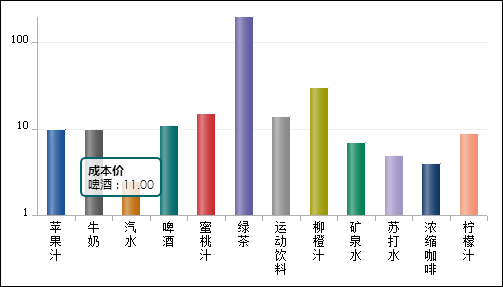

保存模板，点击分页预览，效果如下，对数坐标轴效果图：模板效果在线查看请点击Logchart.cpt
已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\Logchart.cpt。
|
|
|
