二次开发、自定义函数、JFreeChart图表

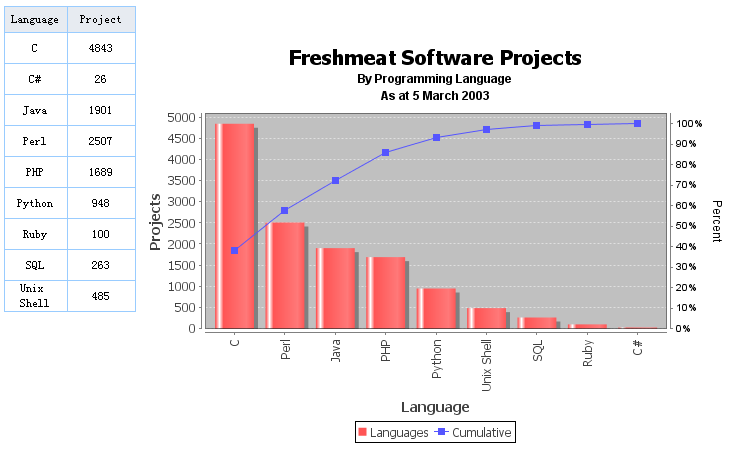

JFreeChart是JAVA平台上很好的一个开放图表绘制类库，不但可以生成多种图表，并且可以产生PNG和JPEG格式的输出，还可以与PDF和EXCEL关联。所以希望在我们报表工具可以直接引入第三方JFreeChart的图表，使用报表单元格数据，如下图效果：

2. 解决方案

FineReport通过自定义函数，创建图表数据源，将生成的JFreeChart图表先转换成图片，然后在报表里面展示。

3. 示例

3.1 创建一个表格数据源（dataset）

3.2 由ChartFactory 产生 JFreeChart 对象

3.3 把jFreeChart图表输出成图片

3.4 完整代码如下

package com.fr.function;

import java.awt.Color;
import java.awt.image.BufferedImage;
import java.text.NumberFormat;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.CategoryAxis;
import org.jfree.chart.axis.CategoryLabelPositions;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.DatasetRenderingOrder;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.renderer.category.LineAndShapeRenderer;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.DataUtilities;
import org.jfree.data.DefaultKeyedValues;
import org.jfree.data.category.CategoryDataset;
import org.jfree.data.general.DatasetUtilities;
import org.jfree.util.SortOrder;
import com.fr.report.script.AbstractFunction;

public class JFreeToChart extends AbstractFunction {
	private String x, y;

public Object run(Object[] args) {
		this.x = args[0].toString();
		this.y = args[1].toString();
		BufferedImage image = createImage(600, 400);
		return image;
	}

private BufferedImage createImage(int width, int height) {
		CategoryDataset acategorydataset[] = createDatasets();
		JFreeChart jfreechart = createChart(acategorydataset);
		return jfreechart.createBufferedImage(width, height);
	}

private CategoryDataset[] createDatasets() {
		DefaultKeyedValues defaultkeyedvalues = new DefaultKeyedValues();
		String[] xValue = this.x.split(",");
		String[] yValue = this.y.split(",");
		for (int i = 0; i < xValue.length; i++) {
			defaultkeyedvalues.addValue(xValue[i], Double.valueOf(yValue[i]));
		}
		defaultkeyedvalues.sortByValues(SortOrder.DESCENDING);
		org.jfree.data.KeyedValues keyedvalues = DataUtilities
				.getCumulativePercentages(defaultkeyedvalues);
		CategoryDataset categorydataset = DatasetUtilities
				.createCategoryDataset("Languages", defaultkeyedvalues);
		CategoryDataset categorydataset1 = DatasetUtilities
				.createCategoryDataset("Cumulative", keyedvalues);
		return (new CategoryDataset[] { categorydataset, categorydataset1 });

}

private JFreeChart createChart(CategoryDataset acategorydataset[]) {
		JFreeChart jfreechart = ChartFactory.createBarChart(
				"Freshmeat Software Projects", "Language", "Projects",
				acategorydataset[0], PlotOrientation.VERTICAL, true, true,
				false);
		jfreechart.addSubtitle(new TextTitle("By Programming Language"));
		jfreechart.addSubtitle(new TextTitle("As at 5 March 2003"));
		jfreechart.setBackgroundPaint(Color.white);
		CategoryPlot categoryplot = (CategoryPlot) jfreechart.getPlot();
		categoryplot.setBackgroundPaint(Color.lightGray);
		categoryplot.setRangeGridlinePaint(Color.white);
		CategoryAxis categoryaxis = categoryplot.getDomainAxis();
		categoryaxis.setLowerMargin(0.02D);
		categoryaxis.setUpperMargin(0.02D);
		categoryaxis.setCategoryLabelPositions(CategoryLabelPositions.UP_90);
		NumberAxis numberaxis = (NumberAxis) categoryplot.getRangeAxis();
		numberaxis.setStandardTickUnits(NumberAxis.createIntegerTickUnits());
		LineAndShapeRenderer lineandshaperenderer = new LineAndShapeRenderer();
		NumberAxis numberaxis1 = new NumberAxis("Percent");
		numberaxis1.setNumberFormatOverride(NumberFormat.getPercentInstance());
		categoryplot.setRangeAxis(1, numberaxis1);
		categoryplot.setDataset(1, acategorydataset[1]);
		categoryplot.setRenderer(1, lineandshaperenderer);
		categoryplot.mapDatasetToRangeAxis(1, 1);
		categoryplot.setDatasetRenderingOrder(DatasetRenderingOrder.FORWARD);
		return jfreechart;
	}
}

注：在eclipse中导入第三方包jcommon-1.0.16.jar和jfreechart-1.0.13.jar，如果没有可以直接在网站下载或咨询我们技术支持。导入第三方包可参考文档引用第三方jar包。

3.5 编译并运行

编译自定义函数

编译JFreeToChart.java类生成JFreeToChart.class文件拷贝至报表应用所在目录/WEB-INF/classes/com/fr/function下。

注册自定义函数

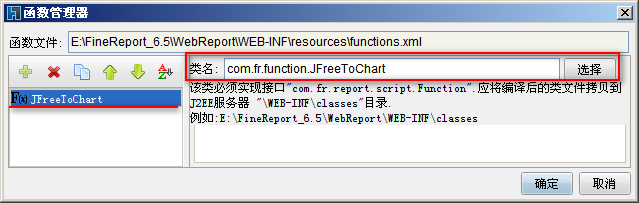

启动设计器，点击服务器|函数管理器，新增函数取名为JFreeToChart，选择JFreeToChart.class类，如下图：

此时自定义函数便定义好了，您可以在设计器中使用该函数。

使用自定义函数

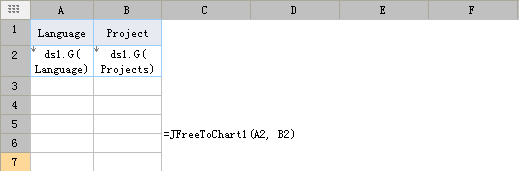

如上图JFreeToChart图表数据由单元格扩展而来，在单元格中输入公式=JFreeToChart(A2,B2)，便可以显示JFreeChart图表了。
