地图钻取，
1. 问题描述

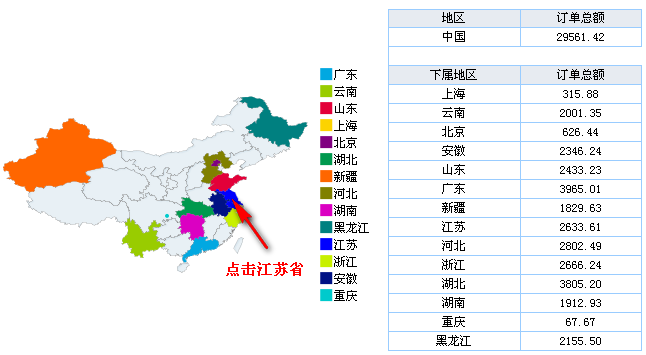

地图的钻取功能，如下图首次访问显示全中国各省份数据：

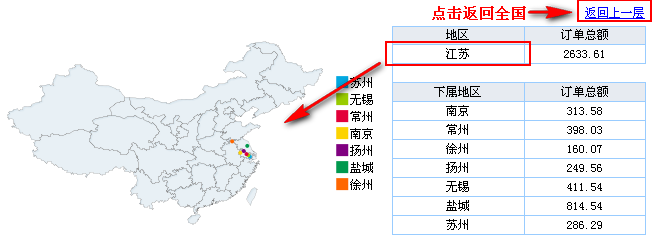

点击“江苏省”所在区域，钻取到江苏省下的明细，并可以点击“返回上一层”再返回到全国数据：
2. 实现步骤
2.1 修改报表
打开之前的地图模板%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\Map.cpt。

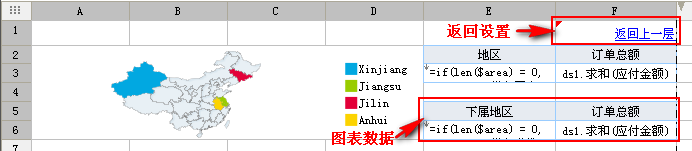

原模板只统计了所有省份的数据，将其修改为如下，分地区与下属地区两部分：
E3单元格输入公式：=if(len($area) = 0, ds1.group(货主国家, true, true), ds1.group(货主省份, 货主省份 = $area,true))，首次查看时$area为空，该单元格显示货主国家字段，点击省份钻取后，$area为选择的省份名称，该单元格显示货主省份字段，并使用当前省$area过滤。group函数用法可参考数据集函数。
E6单元格输入公式：=if(len($area) = 0, ds1.group(货主省份, true, true), ds1.group(货主城市, 货主省份 = $area,true))，首次查看时$area为空，该单元格显示货主省份字段，点击省份钻取后，$area为选择的省份名称，该单元格显示货主城市字段，并使用当前省$area过滤。
注：这边参数$area可以不定义，初始为空，若向模板传递该参数值时，可以自动获取到传递过来的值。
另存为模板，如%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\Map_1.cpt。
2.2 修改图表数据
使用下属地区的数据作为图表数据源，修改如下：
2.3 图表超级链接设置

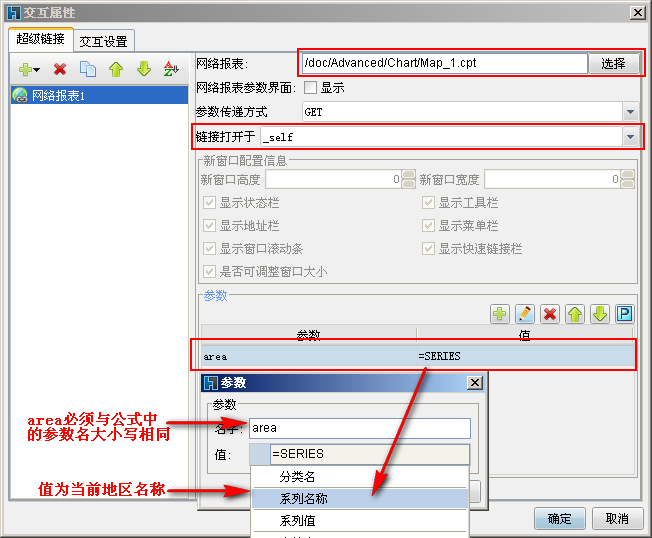

选中图表，点击添加一个超级链接，链接到本身，并传递一个参数area，值为当前系列的值（即选中的省份），如下：
2.4 添加返回上一层的链接

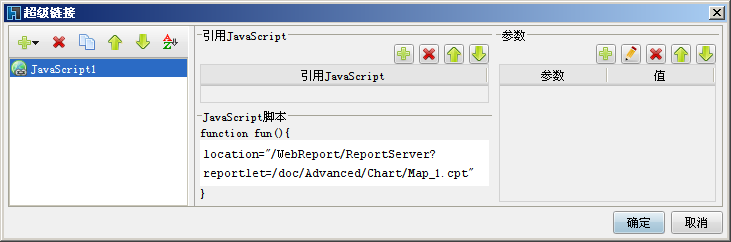

右击“返回上一层”单元格，设置超级链接JavaScript，点击该链接时，重新加载当前模板，此时$area没有值，又会显示全国数据：
另我们可以设置当展示全国数据的时候不需要显示“返回上一层”链接，可以给该单元格添加一个条件属性，当满足公式len($area) = 0的时候，新值为空。
2.5 保存与预览
保存模板，分页预览即可查看效果。
已完成模板可查看%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\Map_1.cpt。
|
|
|
