地图，地图对应关系值设置，统计图

FineReport特有的地图图表类型，将与地理位置有关的属性、指标等直观地反映在地图上，是一种非常好的数据呈现方式，能帮助阅读者直观地、感性地、快速地理解数据，从而进行决策分析。

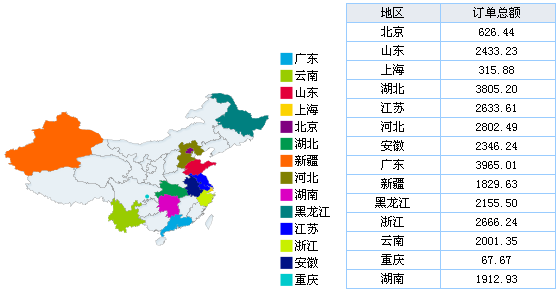

如下图某公司主要是做国内的业务，想查看中国各地区营业额情况：

下面就简单示例说明地图报表的基本制作步骤。

新建工作薄，添加数据集ds1，SQL语句为SELECT * FROM [订单] where 货主国家='中国' and 货主省份 is not null，查询出中国的订单信息。

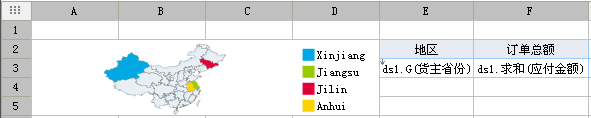

在单元格中统计出各省的订单总额，并在地图上体现出来，表样如下：

合并一片单元格，右击单元格元素>插入图表，选择地图，点击下一步。

用户数据库表中各地区的名字可能是中文如“北京”，也可能是英文“BeiJing”，甚至是编号“01”，如何将数据表中的地区与地图上实际地理位置对应起来呢？

FineReport中对地图上每个地理位置都有一个对应的名字（6.5.5版本只精确到省、市，还不支持区县），这些名字保存在%FR_Home%\WebReport\WEB-INF\finedb下的hsql数据库中（需要保证该文件夹至少是6.5.4版本的）。

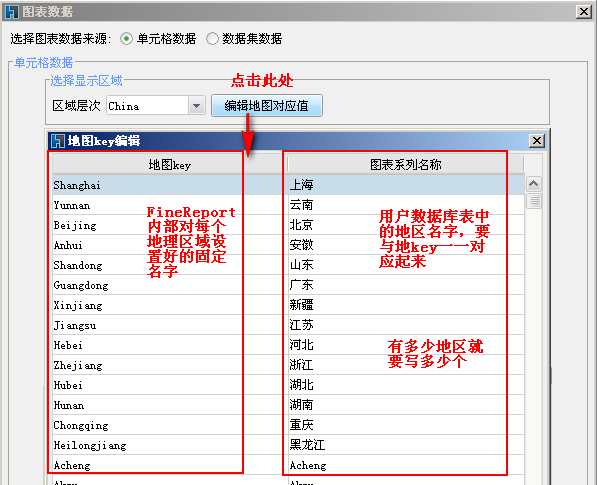

定义地图前首先需要定义区域映射关系。在图表数据设置界面中，区域层次选择China，点击编辑地图对应值，输入映射关系：

这样就能将用户数据库表中地区与地图上实际地理位置对应起来。

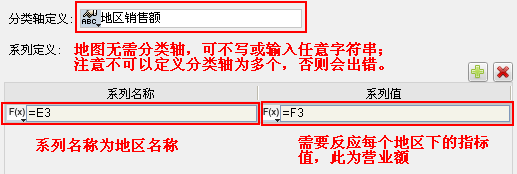

图表数据来源于单元格数据，地图中每一个地区表示一个系列，因此图表数据设置如下：

点击完成，地图便制作好了。

保存模板，分页预览即可查看效果。

已完成模板可查看%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\Map.cpt。
