问题描述
示例

数据准备
插入图表
设置图表数据
保存并预览

甘特图类型与对应系列名

甘特图，甘特图类型

甘特图通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间变化的情况。其中，横轴表示时间，纵轴表示任务。线条表示在整个期间上计划和实际的任务完成情况。甘特图可以直观地表明任务计划在什么时候进行，及实际进展与计划要求的对比。管理者由此可以非常便利地弄清每一项任务还剩下哪些工作要做，并可评估工作是提前还是滞后，亦或正常进行。

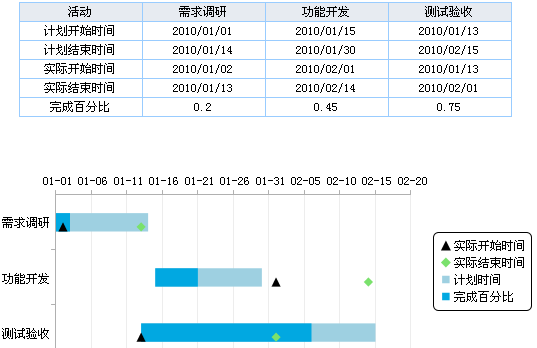

下图为一个简单的但项目甘特图，该项目包含需求调研、功能开发、验收测试3个任务：

以计划实际完成百分比甘特图为例，介绍其制作方法。

2. 示例

2.1 数据准备

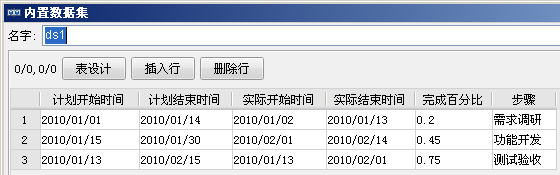

新建工作薄，添加内置数据集如下：

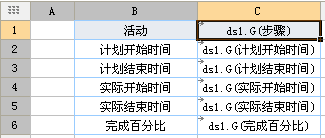

在单元格中统计出每个步骤的计划开始与结束时间、实际开始与结束时间及完成百分比，作为图表数据来源，如下图：

数据列设置如下：

单元格	数据集	数据列	属性
C1	ds1	步骤	从左到右扩展，其余默认
C2	ds1	计划开始时间	从左到右扩展，其余默认
C3	ds1	计划结束时间	从左到右扩展，其余默认
C4	ds1	实际开始时间	从左到右扩展，其余默认
C5	ds1	实际结束时间	从左到右扩展，其余默认
C6	ds1	完成百分比	从左到右扩展，其余默认

2.2 插入图表

以悬浮图表为例，点击插入>悬浮元素>插入图表，选择甘特图>计划实际完成百分比甘特图，点击下一步。

2.3 设置图表数据

甘特图数据源定义是固定的：

分类轴：为任务名称；

系列名称：与所选的图表类型对应，如该例我们选择的甘特图类型为计划实际完成百分比甘特图，则系列名称依次为计划开始时间、计划结束时间、实际开始时间、实际结束时间、完成百分比；

系列值：各系列对应的值。

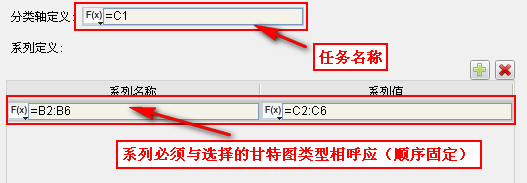

因此我们这边将图表数据来源设为单元格数据，并且定义如下：

2.4 保存并预览

保存模板，点击分页预览，便即可看到如上的效果。

已完成模板可参考%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\GanttChart.cpt。

3. 甘特图类型与对应系列名

通过示上方简单例子我们知道，定义甘特图数据源时系列名必须与甘特图类型对应，以下列出甘特图对应系列名称顺序。

甘特图类型	系列名称及顺序
计划甘特图	计划开始时间、计划结束时间
计划实际甘特图	计划开始时间、计划结束时间、实际开始时间、实际结束时间
计划完成百分比甘特图	计划开始时间、计划结束时间、完成百分比
计划实际完成百分比甘特图	计划开始时间、计划结束时间、实际开始时间、实际结束时间、完成百分比
