折线图、统计图

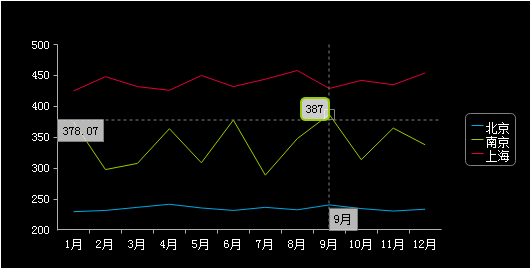

对于工业领域中，希望一张图表里面能根据数值显示多张曲线，如下图所示，当鼠标移动到某个数值时，能够清楚的查看数据以及坐标轴，此时可以使用并可以使用折线图以及图表交互属性。

下面我们来看下具体的制作过程

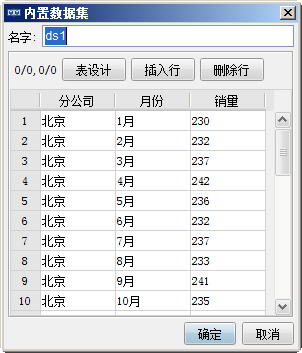

新建工作薄，添加内置数据集ds1，数据如下：

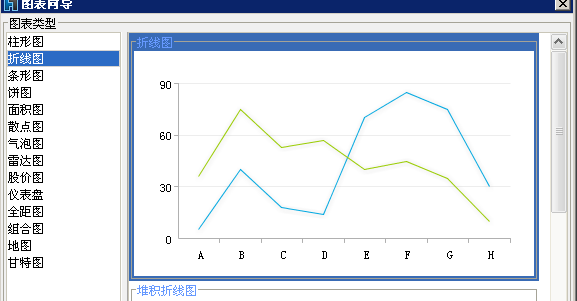

选择插入>悬浮元素>插入图表，弹出图表向导对话框，选择折线图。

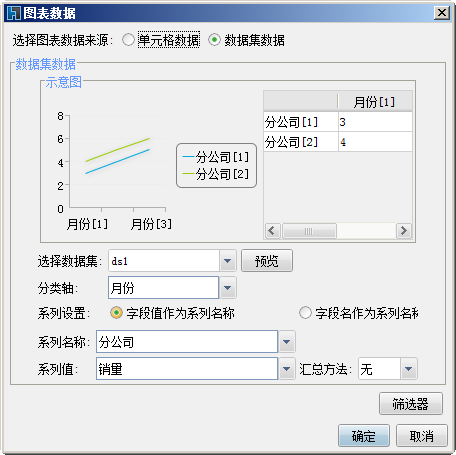

点击下一步，图表来源来自数据集，设置如下：

点击交互属性在弹出的对话框中选择交互设置面板，在数据点提示中，将值勾选；然后在坐标轴交互中，将坐标提示勾选即可。

注：具体的设置可查看图表交互属性章节。

点击图表样式在弹出的对话框中选择边框背景>图表区域背景，将背景设置为黑色。

分别双击坐标轴与图例，将坐标轴和图例字体的颜色都设置为白色。

点击完成，选择分页预览，效果如上。

已完成模板，可参见%FR_HOME%\WebReport\WEB-INF\reportlets\doc\Advanced\Chart\LineChart.cpt。
